PCI Express 12VHPWR 커넥터

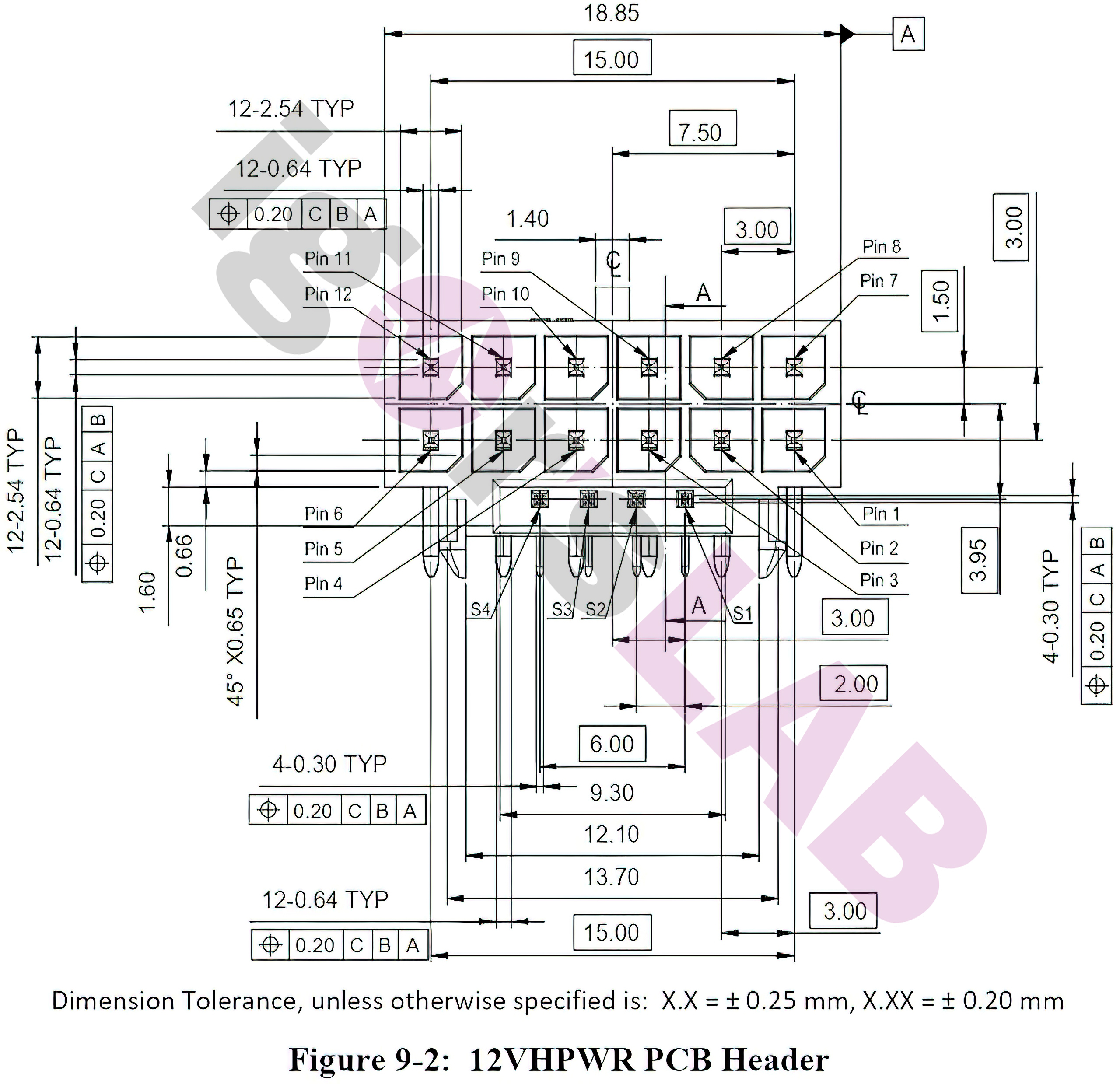

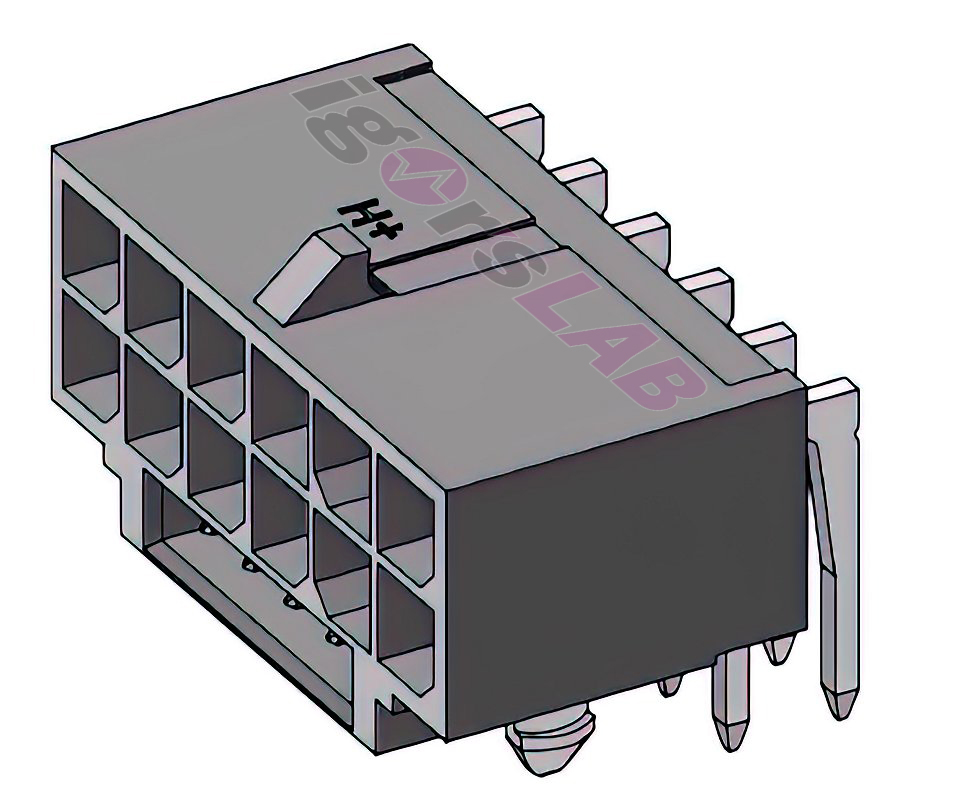

igorslab에 따르면 최대 600W의 소비 전력 제공이 가능한 PCIe 5.0 고전력 커넥터에 대한 정보가 올라왔습니다. PCI-SIG에서 발표한 PCIe 5.0 표준 사양을 기반으로 직접 렌더링한 이미지라고 합니다. 이로써 NVIDIA의 16핀 Microfit 커넥터는 일시적으로 사용된 독점 규격이 될 것 같네요.



PCI-SIG의 스펙에 따르면 이 새로운 커넥터는 핀/위치당 9.2A(6*2 전력, 4*1 신호) 이상을 지원해, 55.2A(9.2*6)의 전류를 공급할 수 있다고 합니다. 여기에 10% 정도의 여유를 둬서 600W 정도라고 하네요.



이러한 넉넉해진 전력 공급량 덕분에 보드레이아웃과 설계를 단순화할 수 있고, 600W를 초과하지 않는 전력소비를 지닌 그래픽 카드라면 핀 하나로 충분할 거고요.



당연하겠지만 잘빠지지 않게 풀림 방지 장치나 더 넓어진 접점과 높아진 온도 등을 고려한 설계도 되어 있다고 합니다. 이 커넥터를 사용한 제품이 언제 출시될 지는 아직 알 수 없지만, 앞으로 만나볼 수 있지 않을까 싶네요.
