무료 JPG <> DXF 변환 사이트

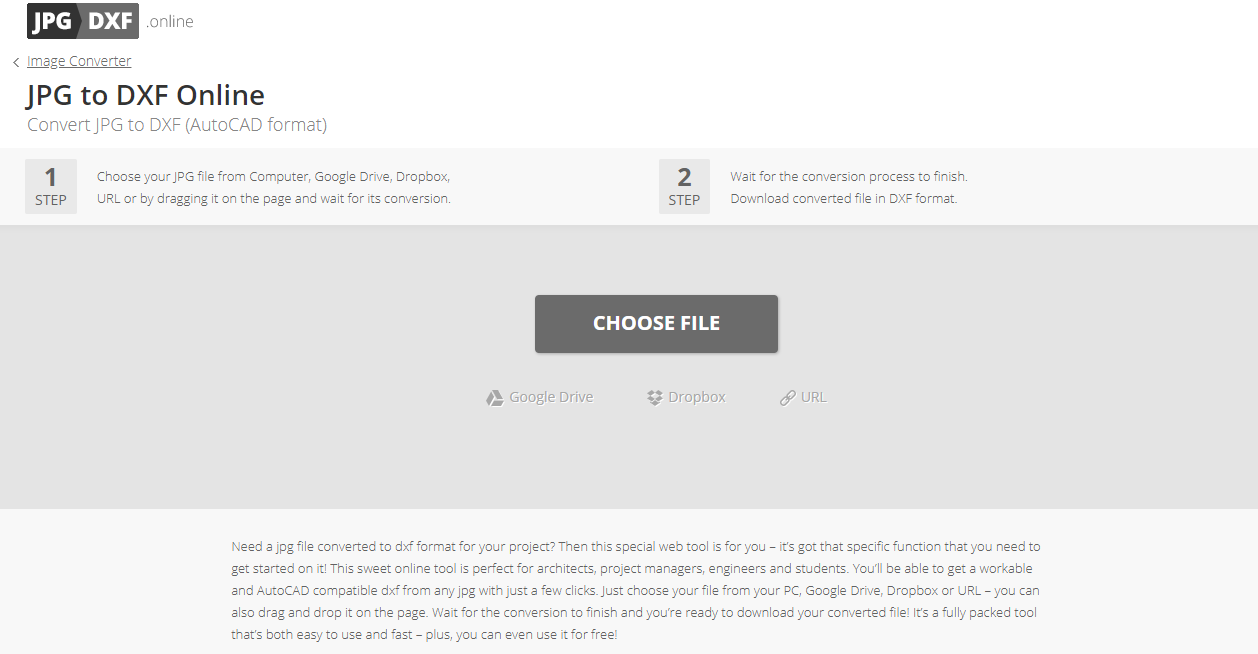

- https://jpgtodxf.online/

- https://onlineconvertfree.com/kr/convert-format/jpg-to-dxf/

- https://convertio.co/kr/png-dxf/



https://www.cometdocs.com/ 이라든가, DWG to PDF로 만들어진 도면은 캐드에서 다시 읽거나 일러스트로 옮겼다가 읽거나 혹은 여러 변환 사이트나 프로그램으로 이리저리 활용(정확한 치수까진 아니더라도 뭔가를 얹어본다든가, 어느 정도의 높이가 될 건지 가늠 정도는 할 수 있을 정도로)할 수 있는 방법이 있는데, JPEG나 스캔된 도면을 캐드로 다시 그리기엔 시간이 좀 부족하거나, 구태여 그릴 필요 없거나, 혹은 치수가 다 나와 있지 않아서 가늠해보거나.... 뭐 그런 정도로 사용할 때 개인적으로 사용하는 편.



일단 스캔을 최대한 깔끔하게 하고, 포토샵 등으로 지저분한 거 정리한 뒤 JPEG로 만들고, 업로드해서 DXF로 변환, 이후 CAD에서 불러와서 레이어 조정하고, JOIN, OVERKILL 등 사용해서 정리한 뒤, 레이어 동결 > 따라그리기 + 옵셋, 이후 레이어 끄기 등으로 맞춰가면서 뭔가를 창조(.....)해 내는 일을 하게 되더라.



도면이 오래되어서 치수랑 안보이면 어쩔 수 없고, 그나마 축척이라도 올바르게 남아 있다면 길이 잰 뒤 그려내면 되는데 일을 하다보니까 그렇게 안되는 경우가 허다하더라고요; 그럴때 이런 방법을 사용. 잘 안되면 AI 파일로 변환 > CAD에서 불러오기....같은 방법도 사용할 수 있다. 은근히 일러스트레이터가 능력자; 일러스트레이터랑 비슷한(이미지를 백터화) 역할을 하는 프로그램은 Vextractor나 img2cad 등이 있으니까 필요하다면 검색해서 사용해보도록 합시다.
