오토캐드 ALIGN 명령어 사용하기

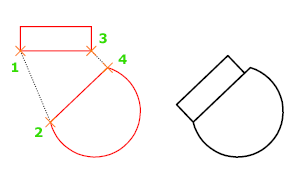

보통은 그냥 ROTATE나 지캐드....쓰면 간단하게 해결되서 쓸일이 적은데, 이런저런 도면 정리하면서 하나의 기준선에 블록이나 객체를 정렬해야 하는 경우에 꽤 쓸만함. ALIGN 입력 - 첫 점(움직이려는 대상의 첫 꼭지점) - 대상 첫 지점(기준되는 객체의 시작점) - 두번째 점(움직이려는 대상의 기준 끝점) - 대상 끝점(기준되는 객체의 끝점)을 선택하고 계속 을 눌러 진행하면 자동으로 객체가 정렬된다.



내 경우 캐드로는 3D를 잘 안해서 모르겠는데 캐드로 3D를 한다면 자주 쓰지 않나 싶음.
